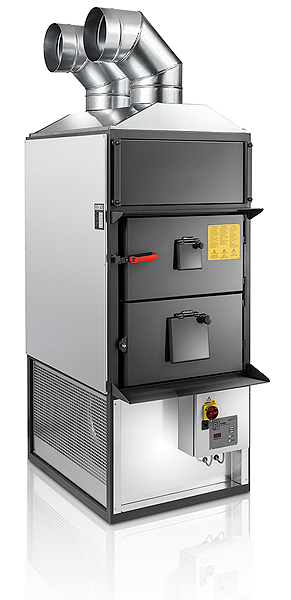

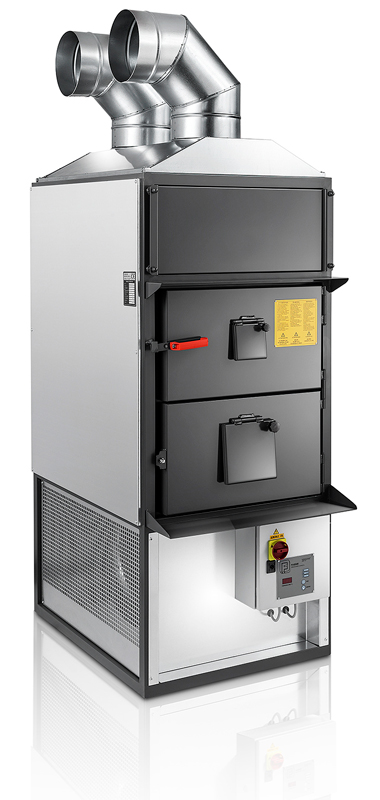

Modell: F85 |
|
Baumerkmale
Horizontalofen aus rostfreiem, thermischem Chromstahl, mit Verstärkungsrippen.
Zwei - oder Dreirauchzugaustauscher.
Innenverkleidung aus Glanzblech für Zwischenraum und Isolierung.
Aussenverkleidung aus lackiertem oder verzinktem Blech.
Rahmen aus lackierten Profilen.
Beschickungstüren mit feuerfestem Material und ausziehbaren Rosten.
Platten mit feuerfestem Material für Röhrenreinigung.
Zentrifugalventilatoren mit doppelter Absaugung für Warmluftbeförderung, bei niedriger Drehzahl funktionierend und auf elastischen Spezialaufhängungen angeordnet, angetrieben mittels einem oder mehreren Elektromotoren.
Rauchgebläse (Option, Mod. F28 F55sv - F85 sv).
Elektrische Schalt- und Steuertafel - Einstellthermostat.
ZU BEHEIZENDE OBERFLÄCHE CA.: m2 300 / 350 - m3 1.500
Wartung:
Die gewöhnliche Wartung besteht in der Beseitigung der angesammelten Asche durch Öffnen der Tür.
Ein- bis zweimal jährlich eine Generalreinigung der Rohre ausführen.
|
|
|
|
TECHNISCHES HANDBUCH

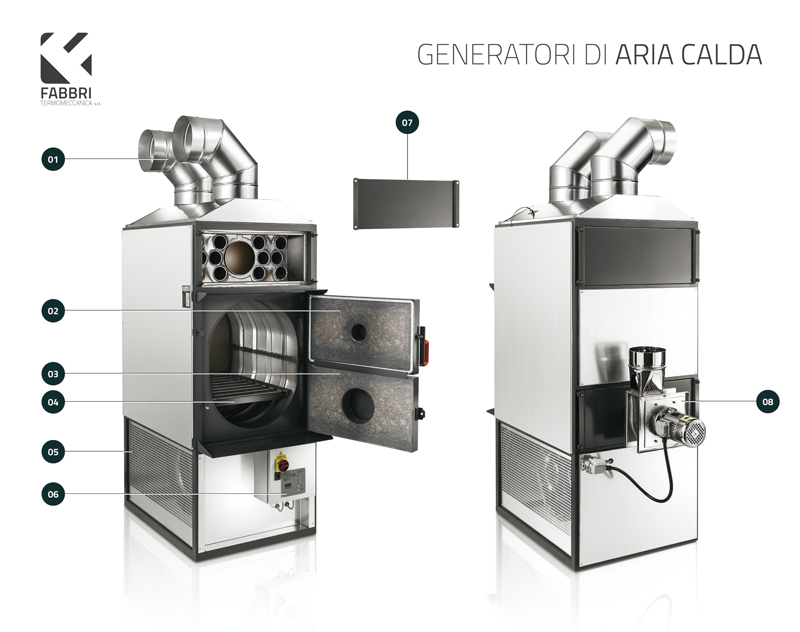

01 Warmluftzufuhr stutzen
02 Tür F. Manuelle Beschickung
03 Kontrolltür F. Aschenabsaugung
04 Abfallablagerost
05 Luftabsauggitter
06 Schalttafel
07 Inspektionstür F. Röhrenreinigung
08 Rauch Absaugaggregat*
(*für Modelle mit Rauch Fan)
|
 |
|
|

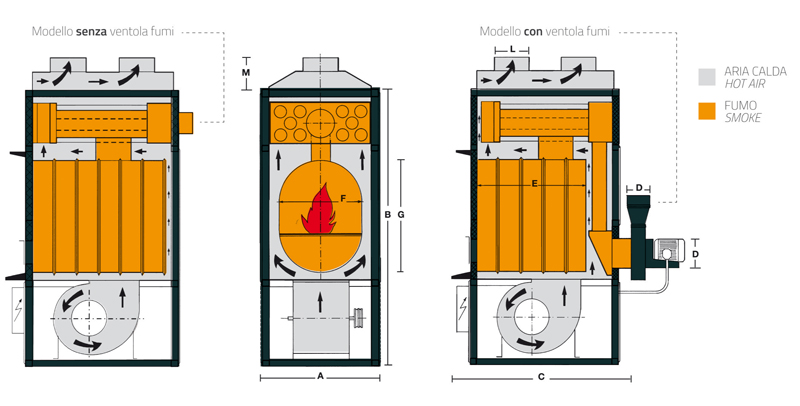

Technische Daten |
 |
|
|
F 28 |
F 55 |
F 85 |
F 120 |
F 240 |
F 350 |
| A Breite |
550 mm |
700 mm |
800 mm |
930 mm |
1.100 mm |
1.220 mm |
| B Höhe |
1.400 mm |
1.550 mm |
1.760 mm |
1.970 mm |
2.250 mm |
2.700 mm |
| C Länge |
920 mm |
1.150 mm |
1.280 mm |
1.700 mm |
1.900 mm |
2.700 mm |
| C Durchmesser Rauchabzug |
160 mm |
180 mm |
180 mm |
200 mm |
200 mm |
250 mm |
| L Warmluftförderrohre |
2x180 ø mm |
2x200 ø mm |
2x250 ø mm |
3x250 ø mm |
3x300 ø mm |
4x350 ø mm |
| M Plenum |
160 mm |
200 mm |
220 mm |
230 mm |
250 mm |
300 mm |
| E Feuerraumlänge |
500 mm |
660 mm |
750 mm |
950 mm |
1.200 mm |
1.900 mm |
| F Ofenbreite |
400 mm |
480 mm |
560 mm |
600 mm |
740 mm |
900 mm |
| G Ofenhöhe |
590 mm |
600 mm |
700 mm |
860 mm |
1.040 mm |
900 mm |
Brennstoffe - Holz - Späne - Torf |
| Brennleistung |
29.900 kcal/h |
69.000 kcal/h |
99.500 kcal/h |
150.000 kcal/h |
300.000 kcal/h |
437.000 kcal/h |
| Übliche Ertragsleistung |
25.000 kcal/h |
55.000 kcal/h |
80.000 kcal/h |
120.000 kcal/h |
240.000 kcal/h |
300.000 kcal/h |
| Luftförderung (bei 15°) |
2.200 mc/h |
3.500 mc/h |
6.300 mc/h |
8.900 mc/h |
17.800 mc/h |
26.000 mc/h |
Brennstoffverbrauch
P.C. 3.500 Kcal/Kg. |
13 Kg/h |
20 Kg/h |
30 Kg/h |
43 Kg/h |
85 Kg/h |
120 Kg/h |
| Elektrische Leistung der Ventilatoren |
0,35 HP |
0,35 HP |
1,5 HP |
3 HP |
4 HP |
6 HP |
| Elektrische Leistung des Rauchabzuges |
- |
0,35 HP |
0,35 HP |
0,75 HP |
0,75 HP |
1,5 HP |
| Motorenspannung |
220 V trif.
220 V threeph. |
220 V trif.
220 V threeph. |
380 V trif.
380 V threeph. |
380 V trif.
380 V threeph. |
380 V trif.
380 V threeph. |
380 V trif.
380 V threeph. |
| N.B. Alle technischen Daten unterliegen Änderungen und Verbesserungen; wir behalten uns daher das Recht vor, diese ohne Vorankündigungspflicht zu ändern. |
|
|
Polybrennstoff-Warmluftgeneratoren, verbrennung von Holz sowie sämtlicher gesetzlich zulässiger fester Brennstoffe.
